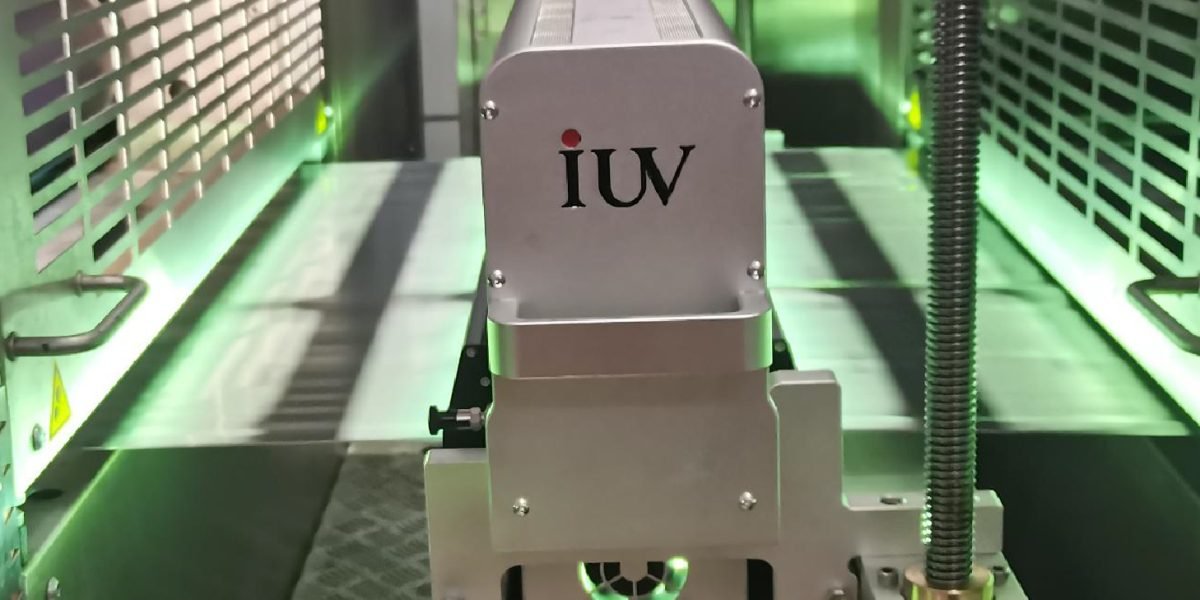

La adopción de lámparas UV LED en prensas de banda estrecha ha crecido con rapidez en el sector de etiquetas y empaques. Este análisis recoge experiencias industriales y parámetros técnicos que determinan el rendimiento real en aplicaciones de impresión de etiquetas, flexografía y offset UV en formato estrecho. Se describen variables clave, limitaciones prácticas y recomendaciones operativas para maximizar productividad y calidad.
Espectro y fotoiniciadores
Las lámparas UV LED emiten en bandas estrechas, usualmente entre 385 nm y 405 nm. El ajuste espectral debe coincidir con los fotoiniciadores de la tinta o barniz. Formulaciones diseñadas para LED comunes contienen fotoiniciadores tipo acilo-fosfina o TPO/TPO-L. En aplicaciones de etiquetas con adhesivos sensibles y películas poliolefínicas, la selección de fotoiniciador marca la diferencia entre un curado superficial y un curado completo. Algunas tintas UV tradicionales, optimizadas para lámparas de mercurio, requieren reformulación antes de su uso con LED.
Irradiancia, dosis y velocidad de línea
El rendimiento de curado depende de irradiancia (mW/cm²) y dosis energética (J/cm²). En prensas de banda estrecha, la irradiancia puede variar entre 1.000 y 5.000 mW/cm² según el módulo LED y su configuración. Para curados fiables en sustratos estándar de etiqueta, las dosis típicas oscilan entre 0,5 y 3 J/cm², en función de la tinta y el espesor de la capa. A velocidades altas, la irradiancia debe aumentar proporcionalmente para conservar la dosis requerida. En la práctica, muchos fabricantes anuncian picos de irradiancia que no reflejan uniformidad real sobre el ancho de trabajo ni rendimiento con cargas térmicas reales.
Uniformidad sobre el ancho y diseño del arreglo LED
La colocación de los diodos, lentes y reflectores determina la uniformidad. En prensas estrechas es frecuente encontrar zonas con sobrecurado o subcurado si el arreglo es inadecuado. Los módulos bien diseñados incorporan ópticas que homogenizan el haz y permiten ajustar la distancia entre el módulo y el sustrato. Un margen de seguridad aceptable exige variaciones menores al 10% en irradiancia sobre el área útil. Herramientas de medida calibradas y mapas de irradiancia en producción ayudan a detectar desequilibrios.
Gestión térmica y efecto en sustratos
Los LEDs generan menos calor infrarrojo que las lámparas de descarga, pero su calor de unión requiere disipación. Sistemas con refrigeración por aire o por agua controlan la temperatura de los módulos. En prensa de banda estrecha, el calor transmitido al sustrato puede provocar deformaciones, tensiones en adhesivos y cambios dimensionales en películas finas. Las películas PET y PP muestran diferente sensibilidad térmica. En etiquetas sensibles, mantener la distancia de trabajo y gestionar tiempos de exposición minimiza problemas térmicos.
Interacción con adhesivos y barnices
La ausencia de ozono y menor IR reduce riesgos para adhesivos sensibles, pero la química del adhesivo sigue condicionando el curado. Barnices de acabado y cold-seal requieren pruebas específicas con lámparas LED. Algunos barnices demandan dosis más altas por inhibición por oxígeno. En estos casos, soluciones como inertización parcial, aumento de dosis o formulaciones con fotoiniciadores de alta reactividad permiten alcanzar la dureza superficial y la resistencia deseada.
Oxígeno, inhibición y estrategias de curado
La inhibición por oxígeno afecta a la capa superficial de sistemas radicales. Para etiquetas que necesitan brillo y baja migración, la combinación de alta irradiancia en corto tiempo y fotoiniciadores adecuados reduce este efecto. La inertización con nitrógeno en prensas estrechas es viable en línea, aunque implica inversión y ajuste de pasadas. Otra opción es el uso de sistemas LED que maximizan la densidad de fotones por unidad de tiempo.
Medición y control de calidad en producción
Radiación y dosis no se perciben a ojo. Radiómetros calibrados para las longitudes de onda LED son herramientas imprescindibles. Muchos medidores tradicionales responden mal a 385–405 nm, por lo que hay que escoger equipos compatibles. Establecer puntos de control en la entrada y salida del túnel de curado permite correlacionar parámetros de máquina con propiedades finales de tinta. Registros constantes mejoran reproducibilidad y economizan consumibles.
Compatibilidad con procesos de impresión: etiquetas, flexo y offset UV
- Etiquetas: en narrow-web, el beneficio principal es la menor generación de ozono, arranque rápido y ahorro energético. En sustratos film y materiales termo-sensibles, LED reduce riesgos de deformación.
- Flexografía: las tintas flexo LED requieren anilox y ajuste de viscosidad. Las capas demasiado gruesas aumentan la necesidad de dosis; controlar transferencia es esencial.
- Offset UV: los sistemas offset UV tradicionales necesitan tinta reformulada para LED. La rugosidad y la película de tinta sobre papel revestido influyen en el curado superficial y en la adherencia al adhesivo de la etiqueta.
Mantenimiento, vida útil y costes
Los módulos LED tienen vida útil larga relativa, con decaimiento gradual de salida a lo largo de decenas de miles de horas. En condiciones industriales, reemplazos parciales o limpieza óptica periódica mantienen rendimiento. Comparados con lámparas de mercurio, los costes de energía y de recambio suelen ser menores, y el retorno de inversión se alcanza más rápido en prensas con uso intensivo. No obstante, la inversión inicial en equipos y posibles reingenierías de formulación condicionan la amortización.
Retrofitting y consideraciones mecánicas
Transformaciones de prensas existentes hacia LED requieren evaluar espacio, gestión térmica, control eléctrico y compatibilidad con sistemas de seguridad. La distancia entre módulo y sustrato, así como el soporte mecánico, deben permitir ajustes finos. En retrofit, verificar la uniformidad con pruebas de impresión reales evita sorpresas al nivel de calidad. En algunos casos, la prensa necesita refuerzos para soportar nuevas masas térmicas y cabinas de inertización.
Casos prácticos y enseñanza industrial
Estudios en líneas de etiquetas muestran que, en trabajos industriales frecuentes, la sustitución por LED mejora tiempos de puesta en marcha y reduce rechazos por sobrecalentamiento. Sin embargo, en trabajos con tintas muy pigmentadas o barnices especiales, los parámetros estándar de LED no cubren las exigencias sin reformulación. La aproximación más efectiva ha sido combinar pruebas de laboratorio con tiradas piloto y ajustes de anilox, espesores y velocidades.
Conclusiones operativas
El rendimiento real de lámparas UV LED en prensas de banda estrecha depende de múltiples variables interrelacionadas: espectro, irradiancia, uniformidad, formulación de tinta, gestión térmica y control de oxígeno. En etiquetas, la ventaja principal yace en mayor estabilidad ambiental, menor calor y ahorro energético. En flexo y offset UV, la compatibilidad química y el control de la transferencia son factores decisivos. Una implementación exitosa suele requerir pruebas en condiciones de producción y medidas de control continuo.
Recomendaciones de puesta en marcha
- Medir la irradiancia y mapear uniformidad antes de la producción en serie.
- Validar tintas y barnices con la longitud de onda del LED prevista.
- Controlar distancia módulo-sustrato y disipación térmica.
- Implementar mediciones periódicas con equipos calibrados.
- Planificar pruebas de blindaje y pruebas con adhesivos y películas específicas.
Este texto ofrece una guía práctica para evaluar el rendimiento real de lámparas UV LED en prensas estrechas. La comparación entre datos nominales y resultados en prensa determina la viabilidad técnica y económica de cada proyecto.
